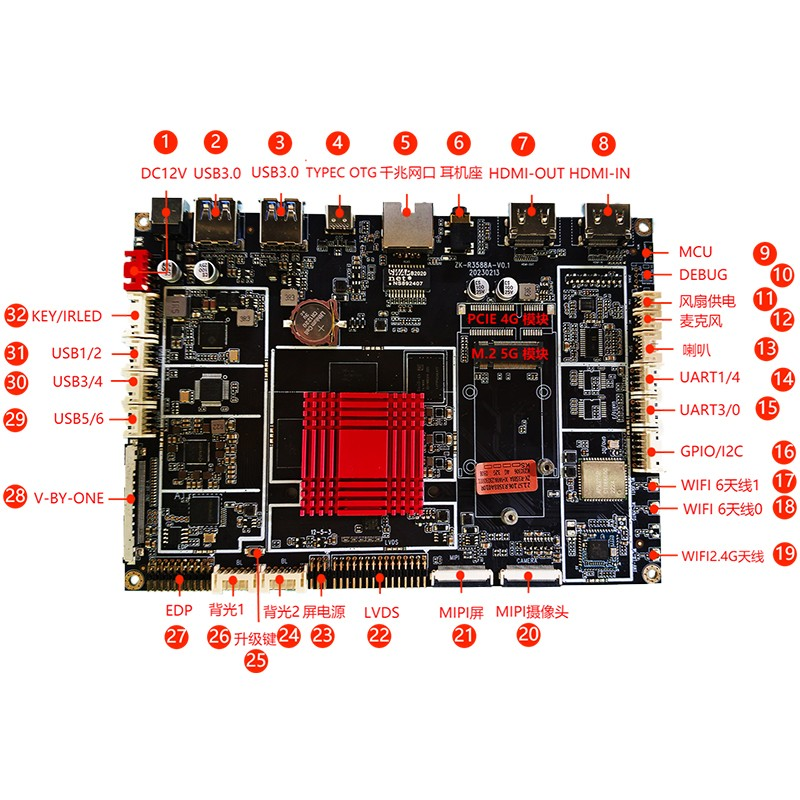

Az alaplap konfigurációja
A RockChip RK3588 Android alaplap. A HDMI 4K kimenet, a VBYONE 4K kimenet és a 4K video lejátszása szintén támogatott. Ezenkívül támogatja a 2,4G Wi-Fi + BT, Wi-Fi 6, az infravörös távirányítót, a gravitációs érzékelőt, a C típusú, az IO port-bővítést és még sok más, széles körű interfészekkel. Ez ideálisvá teszi az olyan alkalmazásokhoz való felhasználást, mint például a reklámgépek, az interaktív all-in-egy gépek, a biztonság, az ipari vezérlés és más intelligens vezérlőpályák. Hardverplatformja és Android intelligenciája miatt jól alkalmas az intelligens terminál alaplapokra, amelyekhez az ember-számítógép interakció és a hálózati eszköz interakció szükséges.
Konfigurációs információk
|
Alapvető eszközök |
|
|
CPU |
RK3588 Octa-Core 64 bites nagy és kis mag architektúra, négy Cortex-A76 mag + négy Cortex-A55 mag |
|
GPU |
Arm Mali-G610 MC4 GPU |
|
NPU |
6TOPS számítástechnikai teljesítmény, hárommagos architektúra, támogatás Int4/int8/int16/fp16/bf16/tf32 |
|
Emlékezet |
LPDDR 4 4 GB, maximális támogatás 8 GB |
|
Beépített tároló |
EMMC 32G, maximális támogatás 256 GB |
|
Alapfelület |
|
|
USB -port |
6 USB 2.0, 2 USB3.0 |
|
C típusú port |
1 C típusú OTG |
|
Soros kikötő |
4 soros port, alapértelmezett TTL (RS232 opcionális); UART4 Opcionális 485 |
|
GPIO -port |
4 GPIO port, a kommunikációs szint 3,3 V, GPIO szint opcionális 5V/12V |
|
Kamera port |
1 MIPI kamera interfész, maximális támogatás 1300W pixel |
|
Gravitációs érzékelő tartó |
Fedélzeti G-érzékelő (fenntartott funkció, opcionális), |
|
Időzítő bekapcsolása/kikapcsolása |
Támogatás |
|
Valós idejű óra |
Támogatás |
|
Hálózati támogatás |
|
|
Ethernet |
1 Standard RJ45 interfész, 100/1000m adaptív Ethernet |
|
Wifi/bluetooth |
WiFi modul, alapértelmezett 2.4GWifi+BT (WiFi 6 Opcionális) |
|
Mobilhálózat |
1 beépített mini pCi_e slot, bontsa ki a kapcsolatot 3G/4G modul, 1 beépített M.2 slot, kibővítse a Connection 5G modulot |
|
Kijelző felület |
|
|
LVDS kimenet |
1 DuPont Head 30p Double Row PIN-es fejléc (támogatja az egy/kettős 6/8 bites) 1920-ig*1080 felbontás |
|
Vbyone kimenet |
1 51 PIN*0,5 mm -es hangmagasság VBYONE_CON_TX CSATLAKOZÓ, legfeljebb 4K@60Hz -es felbontást támogat |
|
MIPI kimenet |
1 30 P FPC csatlakozó, 1920 -ig támogatja*1080 |
|
HDMI kimenet |
1 HDMI nagyfelbontású aljzat 19pin női aljzat A típusú, támogatja a 4K/1080p kimenetet |
|
HDMI bemenet |
1 HDMI-In Interface |
|
Audio felület |
|
|
Hangszóró kimenete |
Bal és jobb oldali kétcsatornás kimenet, maximális támogatás 8R*5W/4R*10W kettős hangszórók, alapértelmezett 8R*1,5W/4R*3W |
|
Fejhallgató -felület |
1-csatornás audio kétcsatornás kimenet (analóg jel kimenet) |
|
Mikrofon felület |
Mikrofon interfész 1-csatornás mikrofon mono bemenet (analóg jel bemenet) |
|
más |
|
|
Operációs rendszer |
Android 12 |
|
Hálózati aljzat |
1 külső DC12V bemeneti aljzat (DC-5,5*2,0 mm-es nő), egy 2,54 mm-4p bemeneti aljzat |
|
Teljesítmény -adapter |
Bemenet: AC100-240V.50-60Hz, kimenet: DC12V 3A (a képernyőtől függően) |
|
Rendszerfrissítés |
Támogassa a PC/U lemezt |
Elektromos teljesítmény
|
Projekt |
Minimális |
Tipikus |
Maximális |
|
|
Teljesítményfeszültség |
Feszültség |
10 |
12V |
14 |
|
Fodrozódás |
-- |
-- |
±3% |
|
|
Teljesítményáram (HDMIOutput, nincs más periféria) |
Működési áram |
-- |
200ma |
350 mA |
|
Készenléti áram |
-- |
110Ma |
130Ma |
|
|
Teljesítményáram (LVDS) |
Működési áram |
A képernyőtől függ |
||
|
Készenléti áram |
||||
|
LCD képernyő tápegység árama |
-- |
-- |
1A(5V)/2A(12V) |
|
|
RTC leállítási energiafogyasztás |
Működési áram |
-- |
3ua |
-- |
|
USB2.0 |
Áramellátási áram |
500 mA |
-- |
|
