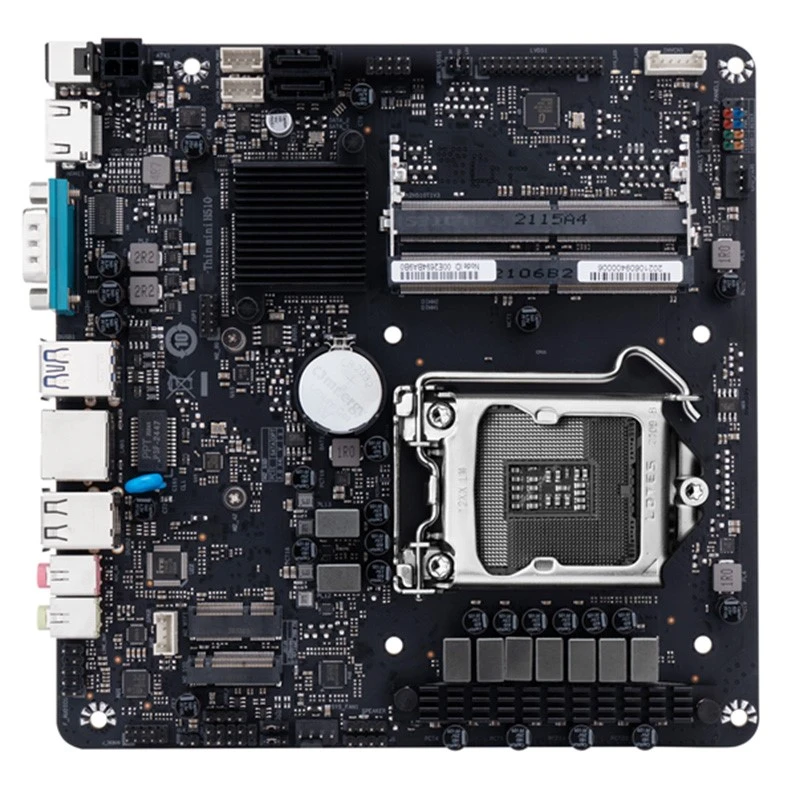

Intel 10. és 11. generációs processzoros alaplapok Intel® H510 MINI ITX alaplapok

Alaplap mérete

Mini ITX 17 * 17cm

CPU támogatás

Támogatja az LGA1200 bővítőhelyeket

Intel 10. és 11. generációs processzorok

Az F utótaggal rendelkező, integrált grafikus kártya nélküli processzorok nem támogatottak

lapkakészlet

Intel® H510 nagy sebességű lapkakészletek

Belső memória

Két SO-DIMM DDR4 memóriahely

Akár 128 GB-ig támogatott (a CPU specifikációitól függően)

Támogatja a kétcsatornás memóriatechnológiát

Támogatás a memória 3200/2933/2666/2400/2133 MHz frekvenciájához

A 11. generációs Intel®Core i5 vagy újabb processzorokra van szükség a 2666 MHz-nél magasabb memóriafrekvenciák támogatásához.

felfedni

Az integrált grafikus kártya processzor megjelenítési funkciója alapján a megosztott kijelző memória technológiát alkalmazza

1 HDMI-port, akár 4096x2160@30Hz felbontásig (HDMI1.4 és HDCP2.2)

1 db LVDS érintkezőkészlet, akár 8 bites kétcsatornás LVDS jel, 1920*1200@60Hz felbontás

Ha nem használja az LVDS-t, kapcsolja ki az LVDS SUPPORT-ot a BIOS-ban

Hangfrekvencia

Integrált Conexant CX20632 hangkártya chip

Támogatja a többszörös átvételi mélységet és a többszörös átvételi arány kiválasztását

2.{1}} csatornát támogat

1 hátsó beépített AUDIO IN port, 1 hátsó beépített AUDIO OUT port

1 készlet audio bemenet előtti érintkező, 1 hangkimenet előtti érintkező (ez a két érintkező F_aduio érintkező)

1 4-tűs SPEAKER érintkezőkészlet a külső ház beépített hangszórókimenetének támogatásához

hálózat

Integrált Realtek® GbE NIC chip (10/100/1000Mbit)

1 fedélzeti RJ45 port

Támogatási hálózat felébred

Támogatja a PXE lemez nélküli rendszerindítást

bolt

1 M,2 slot (2280 SATA és PCIE X4 csatornás SSD támogatás)

Két SATA3.{1}} port

USB

Beépített hátsó portok: 2 USB3.1 GEN1 port, 2 USB2.{6}} port

Belső érintkezők: 1,5 készlet (3) USB2.{5}} érintkező, 1 készlet (2) USB3.1 GEN1 érintkező

Belső aljzat

1 DC-IN interfész, 19 V bemenet, 5,5 * 2,5 mm méretű (19 V 6,3 A vagy nagyobb adapter ajánlott)

1 4-tűs alaplapi ATX tápegység port, 19 V bemenet

Két HDD{0}}PWR merevlemez tápcsatlakozója

Két SATA port

1 készlet LVDS panel OC feszültségválasztó tűk (alapértelmezett 5 V)

1 készlet erősítőkártya tápegység tüskéi (0-3.3V negatív fényerősség (0V legfényesebb, 3.3V legsötétebb) javasolt)

1 db LVDS képernyő-háttérvilágítás beállító tű

1 csapkészlet a rendszerventilátorhoz

1 szett csengőtüske

1 CPU ventilátor érintkezőkészlet

1 készlet CLR_CMOS érintkezőt

1 készlet kapcsolóvezérlő jelzőtüske (F_PANEL)

Egy M.2 vezeték nélküli NIC port

Operációs rendszer

UEFI Windows{0}}bit támogatás

UEFI Ubuntu 64 bites támogatás

Az UEFI UOS 64 bites verziója támogatott

Stb. (Csak UEFI módú rendszerek támogatottak)
